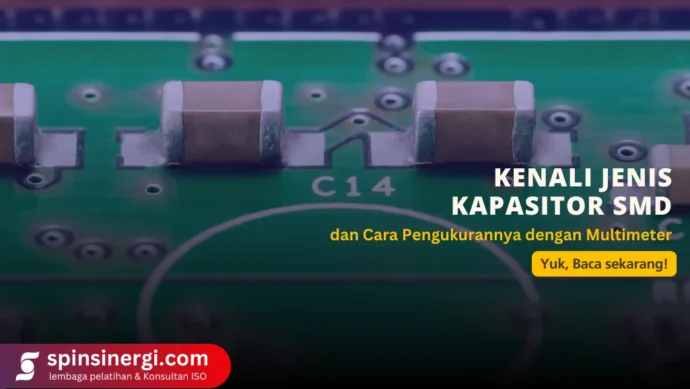

Kenali Jenis Kapasitor SMD dan Cara Pengukurannya dengan Multimeter

Pelatihan ISO – Dalam dunia komponen elektronik, kapasitor adalah salah satu elemen penting yang berfungsi menyimpan dan melepaskan muatan listrik dalam sirkuit listrik. Salah satu jenis kapasitor yang banyak digunakan dalam perangkat modern adalah kapasitor SMD (Surface Mount Device).

Kapasitor ini dirancang untuk digunakan pada perangkat surface mount, yang memungkinkan efisiensi produksi lebih tinggi dengan ukuran yang lebih kecil dibandingkan kapasitor konvensional.

Namun, seiring penggunaannya yang luas, penting bagi teknisi atau hobiis elektronik untuk memahami cara mengukur kapasitor SMD dengan multimeter digital. Pengukuran ini diperlukan untuk memastikan kapasitor masih berfungsi dengan baik, terutama dalam mendeteksi kebocoran, kegagalan, atau kondisi short circuit.

Jenis Jenis Kapasitor SMD

1. Kapasitor Keramik SMD

Kapasitor keramik SMD merupakan jenis yang paling umum digunakan dalam berbagai aplikasi elektronik. Kapasitor ini memiliki ukuran kecil, stabilitas suhu yang baik, serta cocok untuk aplikasi dengan frekuensi tinggi. Kapasitor ini sering digunakan dalam sirkuit listrik yang membutuhkan filtrasi sinyal dan penyaringan tegangan.

2. Kapasitor Tantalum SMD

Jenis kapasitor ini memiliki keunggulan dalam kapasitas yang lebih tinggi dibandingkan kapasitor keramik. Selain itu, kapasitor tantalum memiliki tegangan kerja yang stabil dan tahan lama. Namun, kapasitor ini lebih rentan terhadap tegangan lebih dan polaritas terbalik.

3. Kapasitor Elektrolit Aluminium SMD

Kapasitor ini digunakan dalam aplikasi yang memerlukan kapasitas besar, seperti pada power supply atau pengaturan tegangan dalam sirkuit listrik. Meskipun memiliki efisiensi yang baik dalam menyaring tegangan, kapasitor elektrolit memiliki ESR (Equivalent Series Resistance) yang lebih tinggi dibandingkan kapasitor keramik.

4. Kapasitor Film SMD

Kapasitor ini memiliki ketahanan tinggi terhadap tegangan serta mampu mempertahankan kestabilan dalam jangka waktu lama. Biasanya digunakan dalam aplikasi yang membutuhkan ketepatan tinggi serta stabilitas suhu yang baik.

Baca juga: Cara Melakukan Pengukuran Tahanan Isolasi dengan Multimeter Secara Akurat

Cara Mengukur Kapasitor SMD dengan Multimeter

1. Persiapan Sebelum Pengukuran

Sebelum melakukan pengukuran, pastikan kapasitor sudah dilepas dari papan PCB agar hasilnya lebih akurat. Pastikan juga tidak ada sisa muatan listrik yang tersimpan dalam kapasitor, terutama untuk kapasitor dengan kapasitas besar.

2. Menggunakan Mode Kapasitansi

• Pastikan multimeter dalam mode kapasitansi (ditandai dengan simbol “C” atau “Cx”).
• Hubungkan probe merah ke salah satu kaki kapasitor dan probe hitam ke kaki lainnya.
• Baca hasil pengukuran pada layar multimeter. Sesuaikan dengan nilai kapasitansi yang tertera di kapasitor untuk memastikan kesesuaiannya.

3. Menggunakan Mode Resistansi untuk Tes Kebocoran

Jika multimeter tidak memiliki mode kapasitansi, mode resistansi dapat digunakan untuk menguji apakah kapasitor mengalami kebocoran atau sudah tidak berfungsi:

• Pilih mode resistansi (Ohm “Ω”).
• Hubungkan probe merah dan hitam ke kaki kapasitor.
• Jika resistansi awalnya rendah lalu meningkat, kapasitor masih dalam kondisi baik.
• Jika resistansi tetap rendah, kapasitor kemungkinan bocor atau rusak.

4. Cara Cek Kapasitor SMD Short

Cara cek kapasitor SMD short bisa dilakukan dengan menggunakan mode dioda atau kontinuitas pada multimeter:

• Pilih mode dioda/kontinuitas.
• Hubungkan probe merah dan hitam ke kapasitor.
• Jika multimeter berbunyi atau menunjukkan nilai resistansi sangat rendah, kapasitor mengalami short circuit dan perlu diganti.

Kesalahan Umum dalam Pengukuran

1. Mengukur kapasitor tanpa melepas dari rangkaian – Dapat menghasilkan pembacaan yang salah karena pengaruh komponen lain dalam rangkaian.
2. Menggunakan mode yang salah pada multimeter – Misalnya menggunakan mode resistansi untuk mengukur kapasitansi.
3. Tidak memperhatikan polaritas – Kapasitor elektrolit dan tantalum memiliki polaritas yang harus diperhatikan.
4. Salah membaca kode kapasitansi – Kapasitor SMD sering menggunakan kode tiga digit yang perlu diterjemahkan dengan benar.

Rekomendasi Pelatihan: Training Kalibrasi Multimeter dan Avometer

Memahami cara mengukur kapasitor SMD dengan benar sangat penting untuk memastikan performa sirkuit listrik tetap optimal. Dengan mengetahui jenis-jenis kapasitor SMD, serta metode pengukuran menggunakan multimeter, teknisi dapat dengan mudah mendeteksi kondisi kapasitor yang bermasalah.

Menggunakan alat yang tepat dan memahami cara kerja kapasitor akan membantu dalam perbaikan dan pemeliharaan komponen elektronik dengan lebih efisien.
