Konsultan ISO – Dalam dunia elektronika, resistor adalah salah satu komponen yang paling sering digunakan. Resistor berfungsi mengatur atau membatasi arus listrik dalam suatu rangkaian. Untuk memastikan rangkaian berfungsi dengan benar, penting bagi teknisi atau hobiis elektronika memahami cara mengukur resistor secara akurat.
Salah satu cara yang paling umum dilakukan adalah dengan menggunakan multimeter, baik yang berjenis analog maupun digital.
Artikel ini akan membahas secara lengkap dan praktis bagaimana cara mengukur resistor menggunakan kedua jenis multimeter, termasuk tips penting agar pengukuran lebih akurat dan aman.
Pengertian Resistor dan Nilainya
Resistor adalah komponen elektronika pasif yang bekerja dengan prinsip menahan atau menghambat aliran arus listrik. Nilai hambatan ini disebut resistansi, dan satuannya adalah Ohm (Ω). Semakin besar nilai resistansi suatu resistor, semakin besar hambatannya terhadap arus listrik.
Resistor hadir dalam berbagai ukuran resistansi, dan biasanya memiliki kode warna pada badan komponennya. Kode warna ini menunjukkan nilai resistansi dalam Ohm. Namun, terkadang kode warna sulit dibaca, terutama jika resistor sudah lama digunakan dan warnanya memudar. Oleh karena itu, pengukuran langsung menggunakan multimeter sering kali menjadi pilihan terbaik.
Alat yang Dibutuhkan
Sebelum mulai melakukan pengukuran, ada beberapa alat yang perlu disiapkan:
- Resistor yang akan diukur (baik yang masih baru maupun yang sudah terpasang di rangkaian)
- Multimeter digital
- Multimeter analog
- Probe atau kabel pengukur yang disambungkan ke multimeter
Multimeter merupakan alat ukur serbaguna yang dapat digunakan untuk mengukur tegangan, arus, dan resistansi. Tipe digital memiliki tampilan layar LCD, sedangkan tipe analog menggunakan jarum penunjuk dan skala.

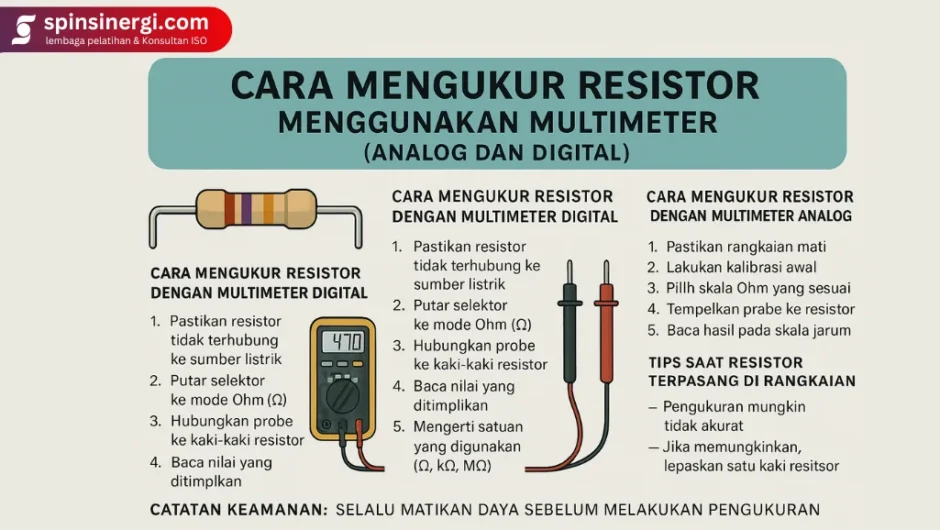

Cara Mengukur Resistor dengan Multimeter Digital
Multimeter digital adalah pilihan yang sangat populer karena kemudahan penggunaannya dan hasil pengukuran yang langsung ditampilkan dalam angka. Berikut adalah langkah-langkah mengukur resistor dengan multimeter digital:
- Pastikan Resistor Tidak Dialiri Listrik
Sebelum mengukur, pastikan resistor tidak terhubung dengan sumber listrik untuk menghindari kerusakan alat ukur dan kesalahan pembacaan. - Putar Selektor ke Mode Ohm (Ω)
Cari simbol Ω pada multimeter. Jika alat memiliki fitur auto-range, Anda cukup memilih mode Ohm. Jika tidak, pilih skala pengukuran berdasarkan perkiraan nilai resistor. - Hubungkan Probe ke Kaki Resistor
Tempelkan probe merah ke salah satu kaki resistor dan probe hitam ke kaki lainnya. Tidak perlu khawatir soal polaritas, karena resistor tidak memiliki kutub. - Baca Nilai yang Ditampilkan
Layar akan langsung menampilkan nilai resistansi. Misalnya, 220 berarti 220 Ohm, sedangkan 4.7k berarti 4.700 Ohm. Pastikan Anda memahami satuan yang digunakan. - Tips Tambahan
Jika nilai tidak muncul atau hasil tampak tidak stabil, pastikan koneksi probe baik dan resistor tidak terhubung ke rangkaian lain yang dapat memengaruhi pembacaan.
Multimeter digital sangat ideal bagi pemula karena tidak memerlukan pengalihan skala manual dan hasilnya lebih mudah dibaca.
Baca juga: Cara Menghitung Kapasitas Kapasitor Non Polar Menggunakan Multimeter
Cara Mengukur Resistor dengan Multimeter Analog
Berbeda dengan versi digital, multimeter analog menggunakan jarum yang bergerak di atas skala resistansi. Pengguna perlu membaca hasil berdasarkan posisi jarum dan faktor pengali yang digunakan. Berikut langkah-langkahnya:
- Pastikan Rangkaian Mati
Jangan mengukur resistor saat masih terpasang dalam rangkaian yang aktif. Ini bisa merusak multimeter dan memberikan hasil yang tidak akurat. - Lakukan Kalibrasi Awal
Satukan kedua probe, kemudian putar tombol pengatur nol (zero adjust) hingga jarum menunjukkan angka nol pada skala resistansi. Ini penting agar pengukuran akurat. - Pilih Skala Ohm yang Sesuai
Atur saklar ke skala Ohm (misalnya x1, x10, x1k) sesuai dengan perkiraan nilai resistor. Jika tidak yakin, mulai dari skala terbesar terlebih dahulu. - Hubungkan Probe ke Resistor
Tempelkan probe ke masing-masing kaki resistor. Jarum akan bergerak menunjukkan nilai resistansi. - Hitung Nilai Resistansi
Bacalah angka di skala Ohm, lalu kalikan dengan faktor skala yang dipilih. Misalnya jika jarum menunjukkan angka 20 di skala x10, maka nilai resistansinya adalah 200 Ohm. - Tips Membaca Skala
Gunakan pencahayaan yang cukup dan lihat dari sudut tegak lurus untuk menghindari kesalahan pembacaan akibat paralaks.
Walaupun membutuhkan ketelitian, multimeter analog masih banyak digunakan di dunia teknik karena responsnya yang cepat dan tidak tergantung pada baterai layar.
Mengukur Resistor yang Terpasang di Rangkaian
Kadang resistor tidak bisa dilepas dari rangkaian, sehingga pengukuran dilakukan dalam kondisi terpasang. Hal ini bisa dilakukan, namun harus diperhatikan beberapa hal:
- Matikan sumber listrik terlebih dahulu.
- Hasil pengukuran mungkin tidak akurat karena komponen lain yang terhubung secara paralel atau seri bisa memengaruhi nilai resistansi yang terukur.
- Disarankan melepas satu kaki resistor dari rangkaian agar pengukuran lebih akurat dan tidak terpengaruh oleh jalur sirkuit lain.
Dengan langkah hati-hati, pengukuran pada resistor terpasang tetap bisa dilakukan sebagai estimasi awal.
Rekomendasi Pelatihan: Training Kalibrasi Multimeter dan Avometer
Mengukur resistor adalah keterampilan dasar namun penting dalam dunia elektronika. Baik multimeter digital maupun analog memiliki kelebihan masing-masing. Multimeter digital unggul dari segi kemudahan dan kecepatan membaca, sementara multimeter analog cocok untuk teknisi yang terbiasa membaca skala manual dan menginginkan respons cepat.
Untuk hasil pengukuran yang akurat, selalu pastikan resistor tidak dialiri listrik dan, jika memungkinkan, lepaskan dari rangkaian. Pelajari karakteristik alat ukur yang Anda miliki dan pastikan selalu dikalibrasi dengan baik.
Dengan mengikuti panduan ini, Anda dapat melakukan pengukuran resistor secara aman, akurat, dan efektif dalam berbagai kondisi kerja.
